在等離子體清洗活化處理時,等離子體氣相中的高能物質會被噴附到晶圓的待處理表面。這些高能物質與晶圓表面發生物理沖擊或化學反應,導致固體表面分子與吸附的高能基團反應分解,生成氣相產物并脫離表面。這個過程會導致晶圓表面暴露出懸掛鍵,而這些懸掛鍵會吸附空氣中的游離-OH基團。在活化后的晶圓表面,由于-OH基團的存在,會使得表面的親水性得到提高。

等離子體清洗活化對SiC晶圓表面親水性的影響

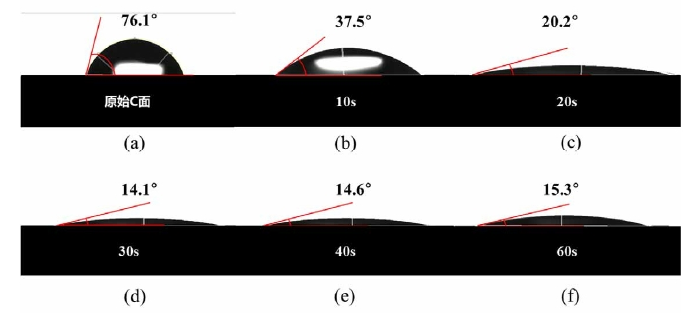

圖1為SiC晶圓碳表面濕潤角隨氧等離子體清洗活化時間的變化圖。從圖中可以看出,等離子體活化后,晶圓表面的親水性得到顯著提升。隨著活化時間的延長,濕潤角呈下降趨勢,并在活化時間超過30s后趨于平穩。在該活化時間點之后,SiC晶圓表面的親水性基本保持在14°的濕潤角上下波動。實驗測試結果表明,相較于濕法溶液活化,干法氧等離子體活化對SiC晶圓表面親水性提升更大。此外,雖然能極大地改善SiC晶圓表面的親水性,但尚不能使得SiC晶圓表面達到完全濕潤狀態。

圖1 SiC晶圓 表面濕潤角隨氧等離子體清洗活化時間的變化圖:(a)原始C面  (b)10s (c)20s (d)30s (e)40s (f)60s

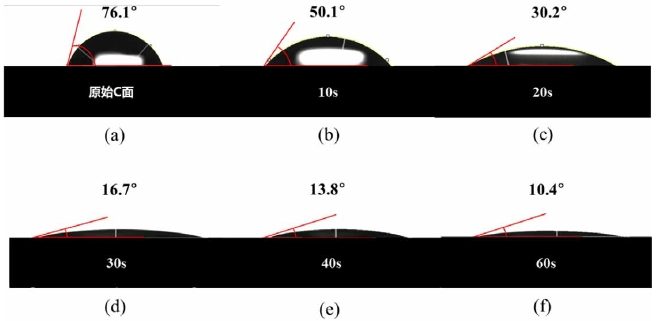

為了對比采用氧等離子體活化對晶圓表面親水性提升的影響,本小節采用了氮氧混合氣體(比例為3:1)通入等離子體清洗設備進行干法表面活化實驗。圖4-15展示了SiC晶圓碳表面濕潤角隨著氮氧混合等離子體活化時間的變化情況。從圖中可以觀察到,氮氧混合等離子體活化對SiC晶圓碳表面的親水性影響規律幾乎與氧等離子體相似。在活化時間短于20s之前,氮氧混合等離子體相對于純氧等離子體的效果略顯不足,對晶圓表面親水性的提升效果較差。然而,隨著活化時間的增加,氮氧混合等離子活化的效果逐漸超過純氧等離子體,使晶圓表面的親水性略有增強。這一實驗結果表明,氮氧混合等離子體活化在一定活化時間內對SiC晶圓碳表面的親水性具有改善效果,可能在特定條件下表現出更好的活化效果。

圖2 SiC晶圓 表面濕潤角隨氮氧混合等離子體活化時間的變化圖:(a)原始 C面 ()10s (c)20s (d)30s (e)40s (f)60s

等離子體清洗活化SiC晶圓表面XPS測試分析

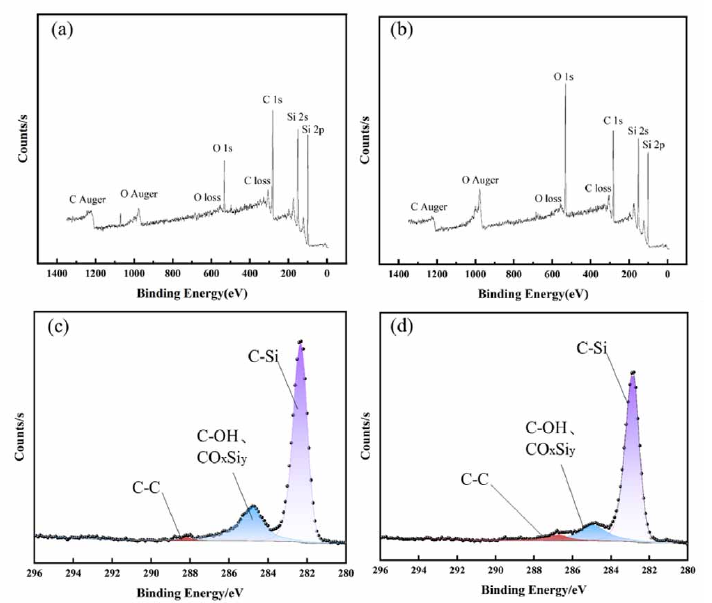

圖3展示了經氧等離子體干法活化清洗前后SiC晶圓XPS測試結果的對比。從全譜圖來看,氧等離子體活化前后SiC晶圓碳面未發現新的元素,仍然包含C、Si、O三種元素。然而,在O元素的相對含量方面發生了顯著的增加,其大幅上升是由于等離子體轟擊后晶圓表面的大量懸掛鍵連接橋接了空氣中的-OH基團。

圖3 氧等離子體干法活化清洗前后SiC晶片XPS測試結果對比:(a)原始碳 面全譜圖 ()干法清洗后碳面全譜圖 (c)原始碳面C元素特征譜 (d)干法清洗后 碳面C元素特征譜

對C元素的特征圖譜進行比較,氧等離子活化后,碳污染的C-C鍵增加,表面自然氧化層COxSiy物質含量下降,基材中的C-Si含量也略微下降。這表明等離子體活化不僅能清除SiC晶圓表面的自然氧化層,還可能破壞SiC晶圓基材,打斷C-Si化學鍵的連接,從而形成游離的C雜質。

綜上所述：在等離子體清洗活化對SIC晶圓表面化學狀態的影響實驗中,發現了氧等離子體去除了晶圓表面的自然氧化層并破壞了晶圓基材,產生了游離的C-C雜質,并且晶圓產生了新的化學結構Si-O-Si,闡釋了SiC晶圓表面親水性的提高源于C-OH、Si-OH鍵的大量增加。
